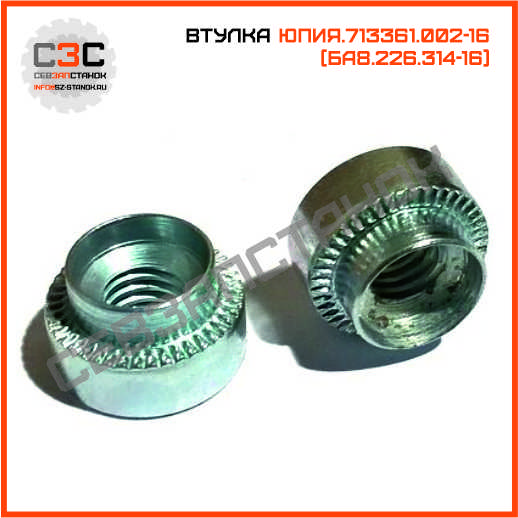

Втулка развальцовочная ЮПИЯ.713361.002 (БА8.226.314)
Описание
ВТУЛКА ЮПИЯ.713361.002 ( БА8.226.314 )
Втулки предназначены для создания надежных резьбовых соединений в тонком листовом материале в заранее подготовленные отверстия методом развальцовки юбки (деформации, расклепывания). Используют втулки в случае невозможности создания резьбы непосредственно в листовом материале. Материал листового материала: гетинакс, текстолит, различного вида пластмасс, алюминиевых сплавов, тонколистовой стали. Например: корпуса, панели оборудования, к которым требуется закрепить детали, платы и другие элементы оборудования.
Для информации — виды развальцовочных втулок по ОСТ 4ГО:
- ОСТ 4Г 0.822.003 — втулки резьбовые развальцовываемые СКВОЗНЫЕ и ГЛУХИЕ;
- ОСТ 4Г 0.822.004 — втулки резьбовые развальцовываемые шестигранные;
- ОСТ 4Г 0.822.005 — втулки резьбовые развальцовываемые под невыпадающие винты;
- ОСТ 4Г 0.822.006 — втулки резьбовые развальцовываемые шестигранные под невыпадающие винты;
- По чертежам.
Типы резьбовых развальцовочных втулок ОСТ 4Г 0.822.003:
| Характерная особенность конструкции | Диаметр резьбы | Назначение | Применение |
| Сквозные | От М2 до М8 | Развальцовываются в изделиях из малоуглеродистой стали, алюминиевых сплавов, текстолита, гетинакса с толщиной стенки от 0,5 до 5,0 мм | В конструкциях без дополнительного стопорения втулок |
| Глухие |
Материалы для развальцовочных втулок (стандарт ОСТ 4Г 0.822.003):
- нержавеющая сталь
- сталь с оцинкованным покрытием
- сталь с кадмированным покрытием
- латунь пассивированная
- латунь никелированная
Обозначение втулок:
Старое обозначение втулок — БА. Новое обозначение втулок -ЮПИЯ, вместо БА. Таблица соответствия:
| БА | ЮПИЯ |
| Сквозные | |
| БА8.226.313 | ЮПИЯ.713361.001 |
| БА8.226.314 | ЮПИЯ.713361.002 |
| БА8.226.315 | ЮПИЯ.713361.003 |
| БА8.226.316 | ЮПИЯ.713361.004 |
| БА8.226.317 | ЮПИЯ.713361.005 |
| Типоразмер | Материал | Покрытие | |
|---|---|---|---|
| БА | ЮПИЯ | ||
| БА9.110.146 | ЮПИЯ.713263.001 | Нержавеющая сталь | Хим.Пас. |
| БА9.110.147 | ЮПИЯ.713263.002 | Углеродистая сталь | Ц.хр. |
| БА9.110.148 | ЮПИЯ.713263.003 | Углеродистая сталь | Кд.хр. |
| БА8.226.343 | ЮПИЯ.713263.004 | Нержавеющая сталь | Хим.Пас. |
| БА8.226.344 | ЮПИЯ.713263.005 | Углеродистая сталь | Ц.хр. |
| БА8.226.345 | ЮПИЯ.713263.006 | Углеродистая сталь | Кд.хр. |
Выбор типоразмера в зависимости от толщины листа (ОСТ 4Г 0.822.003)
S – толщина листа
| S | l | |
| Развальцовка без буртика | Развальцовка с буртиком | |
| 0,5 | — | 1,2 |
| 0,8 | — | 1,6 |
| 1,0 | 1,0 | 1,6 |
| 1,2 | 1,2 | 2,0 |
| 1,5 | 1,6 | 2,5 |
| 1,6 | 1,6 | 2,5 |
| 2,0 | 2,0 | 3,0 |
| 2,5 | 2,5 | 3,6 |
| 3,0 | 3,0 | 4,0 |
| 3,5 | 3,6 | 4,5 |
| 4,0 | 4,0 | 5,0 |
| 5,0 | 5,0 | — |
Размеры и характеристики:

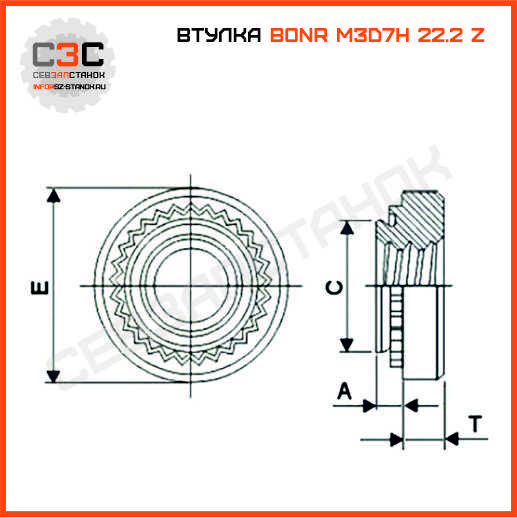

РА 007.1 Втулки резьбовые развальцовываемые, сквозные. Размеры и материалы:
- d – диаметр резьбы
- d2 – внутренний диаметр юбки
- D1 – внешний диаметр юбки
- l – высота юбки
- D – внешний диаметр втулки
- L – общая высота втулки
| Материалы, обозначение | d | d1 | d2 | D | D1 | l | L | ||||
| Нерж.сталь, хим.пас. | Сталь, оцинк. | Сталь, кадмий | Латунь, хим.пас. | Латунь, никель | |||||||
| БА8.226.313-00 | БА8.226.314-00 | БА8.226.315-00 | БА8.226.316-00 | БА8.226.317-00 | М2 | 2.0 | 2.2 | 5.0 | 3.0 | 1.0 | 3.8 |
| -01 | -01 | -01 | -01 | -01 | 1.2 | ||||||
| -02 | -02 | -02 | -02 | -02 | 1.6 | ||||||
| -03 | -03 | -03 | -03 | -03 | 2.0 | ||||||
| -04 | -04 | -04 | -04 | -04 | 2.5 | 4.0 | |||||
| -05 | -05 | -05 | -05 | -05 | М2.5 | 2.5 | 3.0 | 6.0 | 3.8 | 1.0 | 4.2 |
| -06 | -06 | -06 | -06 | -06 | 1.2 | ||||||
| -07 | -07 | -07 | -07 | -07 | 1.6 | ||||||
| -08 | -08 | -08 | -08 | -08 | 2.0 | ||||||
| -09 | -09 | -09 | -09 | -09 | 2.5 | 4.5 | |||||
| -10 | -10 | -10 | -10 | М3 | 3.0 | 3.6 | 7.0 | 4.5 | 1.2 | 4.8 | |
| -11 | -11 | -11 | -11 | 1.6 | |||||||
| -12 | -12 | -12 | -12 | 2.0 | |||||||
| -13 | -13 | -13 | -13 | 2.5 | |||||||
| -14 | -14 | -14 | -14 | 3.0 | 5.3 | ||||||
| -15 | -15 | -15 | -15 | 3.6 | 5.8 | ||||||
| -16 | -16 | -16 | -16 | М4 | 4.0 | 4.5 | 8.5 | 5.6 | 1.6 | 6.0 | |
| -17 | -17 | -17 | -17 | 2.0 | |||||||
| -18 | -18 | -18 | -18 | 2.5 | |||||||
| -19 | -19 | -19 | -19 | 3.0 | |||||||
| -20 | -20 | -20 | -20 | 3.6 | 6.5 | ||||||
| -21 | -21 | -21 | -21 | 4.0 | 7.0 | ||||||
| -22 | -22 | -22 | -22 | 4.5 | 7.5 | ||||||
| -23 | -23 | -23 | -23 | М5 | 5.0 | 5.5 | 9.5 | 6.7 | 2.0 | 7.0 | |
| -24 | -24 | -24 | -24 | 2.5 | |||||||
| -25 | -25 | -25 | -25 | 3.0 | |||||||
| -26 | -26 | -26 | -26 | 3.6 | 7.5 | ||||||
| -27 | -27 | -27 | -27 | 4.0 | 8.0 | ||||||
| -28 | -28 | -28 | -28 | 4.5 | 8.5 | ||||||
| -29 | -29 | -29 | -29 | М6 | 6.0 | 6.5 | 11.0 | 7.5 | 2.5 | 8.0 | |
| -30 | -30 | -30 | -30 | 3.0 | |||||||
| -31 | -31 | -31 | -31 | 3.6 | |||||||
| -32 | -32 | -32 | -32 | 4.0 | |||||||
| -33 | -33 | -33 | -33 | 4.5 | 9.0 | ||||||
| -34 | -34 | -34 | -34 | 5.0 | 9.5 | ||||||
| -35 | -35 | -35 | -35 | М8 | 8.0 | 8.5 | 13.0 | 9.5 | 3.0 | 10.5 | |
| -36 | -36 | -36 | -36 | 3.6 | |||||||
| -37 | -37 | -37 | -37 | 4.0 | |||||||
| -38 | -38 | -38 | -38 | 4.5 | |||||||
| -39 | -39 | -39 | -39 | 5.0 | 11.0 | ||||||
Развальцовочный крепеж – детали, преимущественно с резьбой, которые с помощью равномерной нагрузки развальцовываются в предварительно подготовленных отверстиях листовых металлических заготовок, при этом материал заготовки пластически деформируется и затекает в специальные элементы конструкции деталей. Используется для крепления конструкций в листовом металле. Например, корпуса любого оборудования, к которым надо изнутри или снаружи крепить другие детали, панели, печатные платы и т.д.
Отличие развальцовочного крепежа от запрессовочного в том, что развальцовочный крепеж — процесс установки в листовой металл — кроме запрессовки (сжимающей силы) происходит развальцовка (раскрытие, расклепывание) юбки, которая всегда есть в конструкции изделия (в запрессовочном крепеже такой юбки нет).
